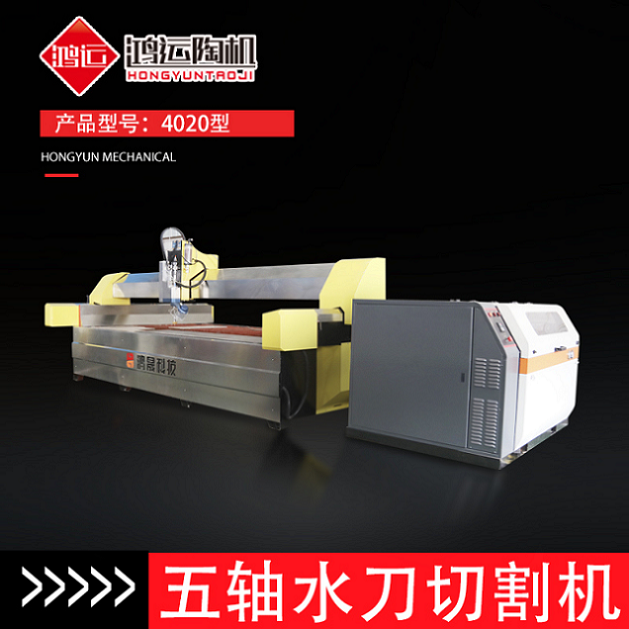

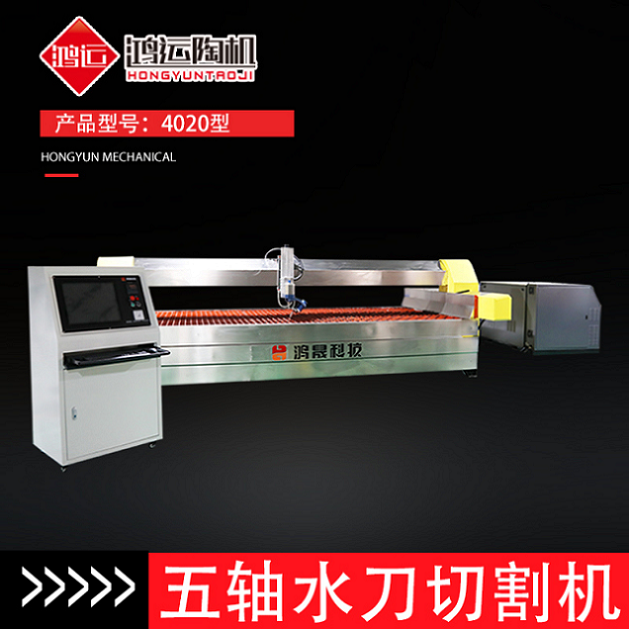

水刀切割機的切割平臺為懸臂式。它由一個水箱和一個活動橫梁組成。懸臂平臺三面開放，方便較大物料的切割、裝卸。特別是當要切割的材料大于桌面時，材料仍然可以支撐或懸掛在桌面外面，然后可以切割桌面的內部。此外，由于懸臂或平臺水箱為分體結構，不僅有利于運輸較大的平臺和機床，也有利于更換新舊水箱。

　　水箱：水刀切割機的水箱由不銹鋼制成。主要用于切割水、沙、碎屑。水箱充滿水，以保護水箱底部免受水射流的損壞。

　　行走部分：水刀切割機的行走部分由高精度滾珠絲杠和直線導軌組成，由伺服電機驅動，氣動刀頭安裝在橫梁上。

　　切割刀頭：水刀切割機的切割刀頭中有一個高壓水閥，水閥的開啟和關閉由數控系統自動或手動控制壓縮空氣開關來控制。用于純水和混砂切割都可以。

　　水刀切割機可用于切割45度角的瓷磚，實現無縫拼接；另外，從德國進口的原裝激光掃描儀懸掛在切割主軸上，切割前對大尺寸板材進行掃描定位，可以保證水射流切割的高精度加工要求。五軸水射流的優點是切割平面完美，可以切割加工各種復雜的工藝圖紙。佛山市南海鴻運瓷磚機械廠水刀切割機的切割平臺采用進口絲杠導軌，XY采用油浸式軌道，加上有效的防塵防水設計結構，保證精度和穩定性達到高性能標準！
