一、平臺概述

X 軸機架總成、雙Y 軸機架總成、Z 軸機架總成、水箱（包括托板）總成。X 軸、Y 軸主體機身全部是油浸式軌道浸泡，并且絲桿采用進口絲桿螺母組裝精度高，壽命長。

二、高壓發生器（水切割機核心部件）

Hs-2015型機床最高壓力380Mpa 增壓總成，其核心部件陶瓷活塞桿、高壓缸、堵頭單向閥組，高低壓密封，高壓管均用進口配件；并在國內由專業的工程技術人員進行嚴格的裝配，且進行了超高壓運行測試，這套高壓發生器自推廣以來深受國內外用戶贊譽。

Hs-3020型機床最高壓力420Mpa 增壓總成, 該增壓器使用的是臺灣進口臺達高壓缸總成和超能儲能器具有更高的切割壓力，增大了切割材料的厚度和速度，并大大提高了高壓發生器的使用壽命。

三、數控系統

數控：PC（電腦）控制，數字運動板卡、19英寸液晶顯示。電機采用維智伺服電機（自帶記憶功能）系統。

控制系統：上海維宏系統。

操作：能自動計算切割周長,加工工時，操作直觀，簡單易學, 具有完善的故障自動診斷及保護配置全自動的數控系統保證了切割產品的精度、及復雜圖形的切割。

繪圖軟件以及要求：熟練CAD軟件。

四、自動供砂系統

可以長達4-8 小時的連續供砂，降低了工人的勞動強度而且提高了切割的效益。

五、五軸切割刀頭

采用AB軸設計先進的切割刀頭組，角度可調節0-10度以內，大大地提高了切割機的精度和效率，加工好的成品不需要經過二次打磨即可直接使用。

六、配套生產廠

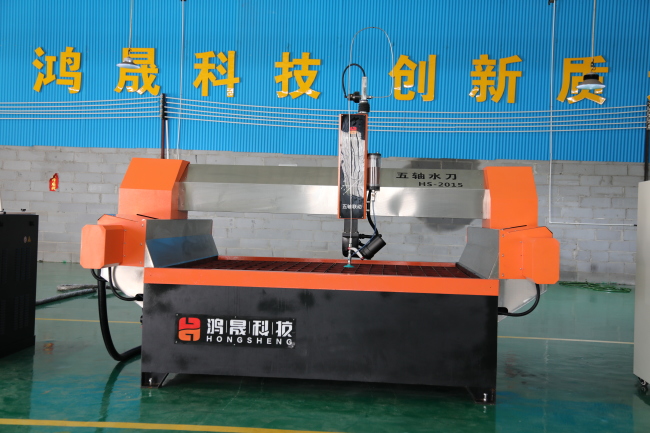

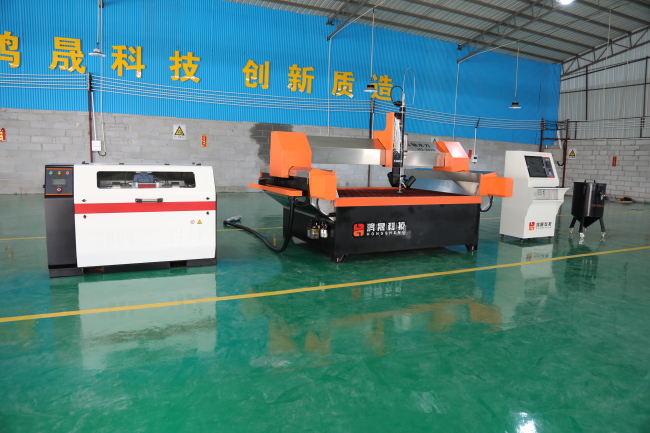

七、設備展示：

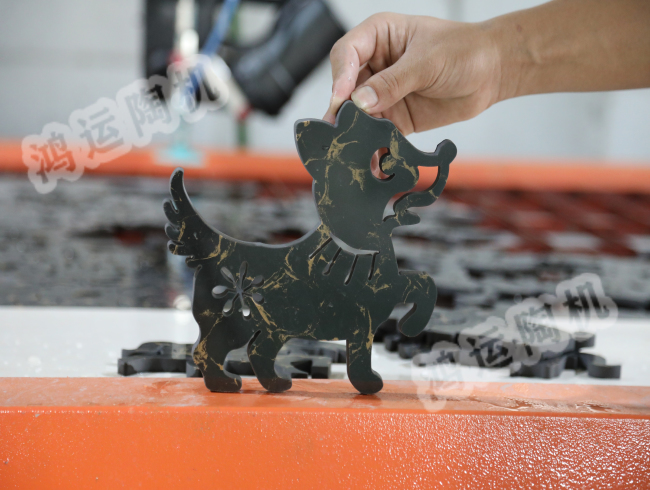

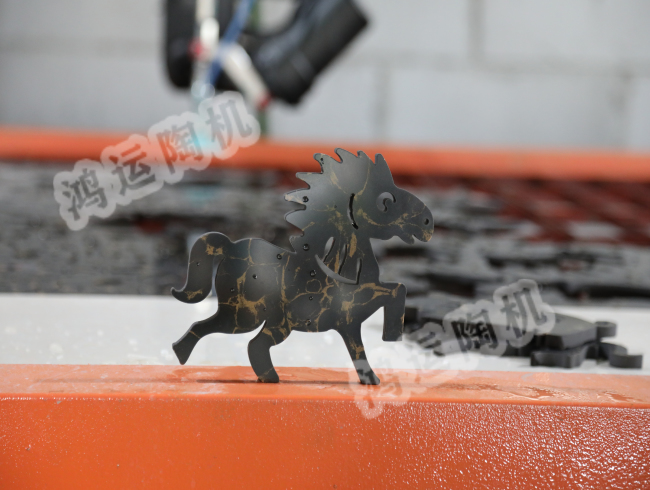

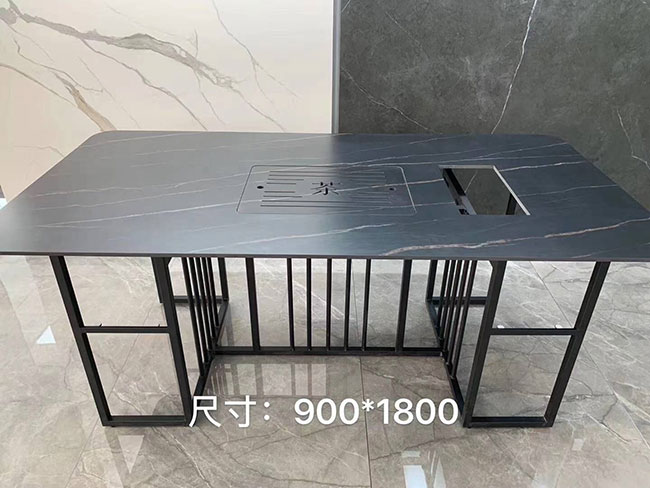

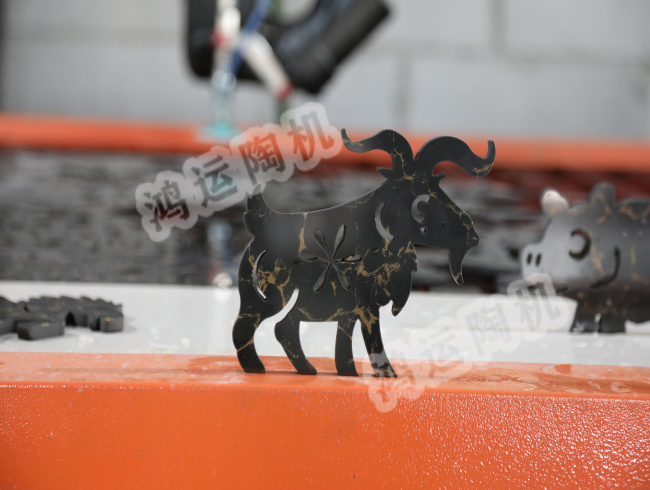

8、產品效果圖：
